一、概述
XY8100電荷放大器是一種輸出電壓與輸入電荷量成正比的寬帶電荷放大器，可配接壓電式傳感器測量振動、沖擊、壓力等機械量，廣泛應用于水利、動力、采礦、交通、建筑、地震、航空、航天、兵器、化爆等部門。由于下限頻率極低，因而特別適合對壓電式壓力，力傳感器進行準靜態標定。
XY8100電荷放大器具有如下特點：
? 采用高質量進口器件，穩定可靠
? 可輸入電荷信號或電壓信號
? 輸入等效直流電阻可達1014Ω
? 頻帶寬2μHz-100KHz
? 輸入可配接長電纜而不影響測量精度
? 操作簡單，維修方便，性能好，價格低
? 有兩種極性輸出
使用環境符合SJ2075-82《電子測量儀器環境要求及其試驗方法》Ⅱ組條件。
二、技術參數
輸入特性
最大輸入電荷量：106PC。
直流分流電阻：約1014Ω。
傳感器靈敏度調節：三位數字轉盤調節傳感器電荷靈敏度1~109.9PC/ Unit(1)。
準確度
三檔低靈敏度檔:
當輸入負載分別小100nF、47nF、10nF時，1KHz基準條件(2)，(2) <±1%，額定工作條件(3) <±2%。
二檔高靈敏度檔:
當輸入負載分別小4.7nF時，1KHz基準條件 <±1%，額定工作條件 <±2%。
濾波器及頻率響應
高通濾波器：
下限頻率（-3dB）和時間常數見表1。
注：（1）unit表示機械單位，取決于所用傳感器的單位，例：加速度g，絕對加速度單位m/S2，壓力單位Kg/cm2，力單位N等。
（2）基準條件：a、20℃±2%；b、相對濕度（45～75）%RH；c、供電電壓AC220V±2%，DC±18V～27V；d、輸出負載＞10KΩ。
（3）額定工作條件：a、0℃～40℃；b、相對濕度（20～90）%RH；c、供電電壓AC220V±10%，DC±18V～27V。
偏差：0.3Hz以上-3dB±1dB，0.3Hz和0.3Hz以下檔為-3dB±1.5dB。
衰減斜率：約-6dB/oct。
M檔時間常數：偏差±50%
低通濾波器：
上限頻率：0.3，1，3，10，30和100kHz（-3dB）
偏 差：-3dB±1dB
衰減斜率：約-12dB/oct。
輸出特性
最大輸出：±10Vp（DC～30 kHz）
最大輸出電流：5mA
在頻率低于30 kHz，電容性負載＜47nF滿幅輸出時諧波失真度＜1%。
漂移：中靈敏度檔（即反饋電容1nF檔），基準條件＜0.03PC/S，額定工作條件＜0.1PC/S。
噪聲：＜30μVrms（折合至輸入端）。
復位特性：分手動與搖控兩種，復位繼電器吸合時間：≤20mS。
過載指示：輸出超過10V峰值發光二極管亮。
電源AC220±10% 10VA或DC±18-27V＜500mA。
外形尺寸：70（B）×132.5（H）×200（D）mm。
重量：約2.5Kg
三、工作原理

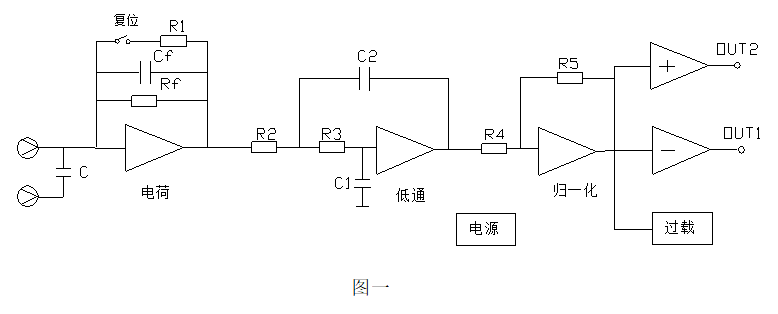

XY8100電荷放大器由電荷放大級（兼高通濾波器），低通濾波器（兼10倍放大），歸一化放大器，倒相器輸出放大器，過載指示和穩壓電源五部分組成。整機方框圖見圖一。
